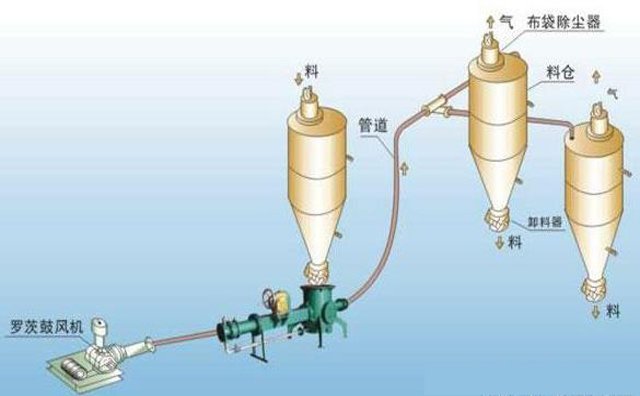

氣力輸送系統主要包括給料系統、輸送系統、骨料系統、動力系統和控制系統五個主要部分。

進料系統的功能是確保粉塵能連續均勻地連續進入輸送管，主要包括粉體緩沖桶、旋塞閥、旋轉進料閥、進料器等。

氣力輸送系統是粉末輸送的關鍵環節。它由輸送設備、直管、彎管、等組成。輸送管的布置對氣力輸送系統的連續和穩定運行至關重要。

系統的功能是分離物料和氣體，并收集粉末進行集中處理，主要包括收集器、排放閥、粉末存儲罐等。收集器是集塵器。當煙霧的顆粒尺寸較小且混合比較大時，應使用二級或更高級別的除塵設備。通常，氣力分離器使用旋風分離器和布袋除塵器來滿足集塵效率。

電力系統是抽氣和供氣設備。通常，羅茨風機用作壓縮空氣。
